توضیحات اجمالی:

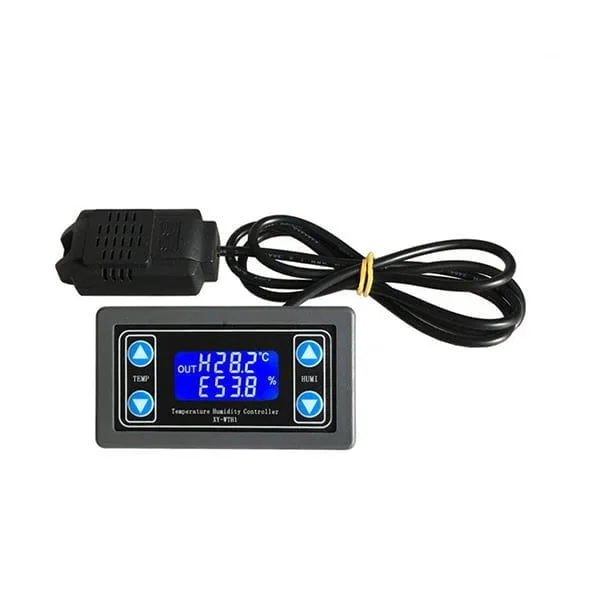

کاربرد در خانه هوشمند، تاسیسات ساختمانی، مصارف صنعتی و لوازم خانگی و … با رنج دمایی 20- تا 60 درجه سانتی گراد دقت 0.1 درجه سانتی گراد و رطوبت 0 تا 100 درصد به همراه دو رله خروجی مجزا برای دما و رطوبت

فیلم تنظیمات ترموستات را همین الان در کانال اپارات ما مشاهده کنید:

https://aparat.com/v/ADu5b

نحوه استفاده :

دما :

دارای دو مد Heating و Cooling

مد Cooling دمای حد پایین بیشتر از دمای حد بالا (C)

مد Heating دمای حد بالا بیشتر از دمای حد پایین (H)

قطعات اصلی بخور چیست و چه کار برد هایی دارد؟

انتخاب مد به صورت خودکار می باشد و در صورتی که دمای حد پایین از دمای حد بالا بیشتر باشد مد Cool و در صورتی که دمای حد بالا بزرگتر از دمای حد پایین باشد مد Heat می باشد

در مد Cooling در صورتی که دمای اندازه گیری شده از دمای حد پایین بیشتر باشد رله وصل می شود و در صورتی که دما از دمای حد بالا کمتر شود رله قطع  می شود(هدف کنترل سیستم خنک کننده است).

مد Heating به صورت برعکس کارمی کند در صورتی که دمای اندازه گیری شده از دمای حد پایین کمتر باشد رله وصل و چراغ قرمز روشن می شود و در صورتی که از دمای حد بالا تجاوز کند رله قطع می شود(هدف کنترل سیستم گرمایشی است). فعال شدن رله ها از طریق چراغ قرمز و چشمک زدن مد مشخص می شود .

رطوبت :

دارای دو مدDehumidification و Humidification

مد Dehumidification (خشکی)رطوبت حد پایین بیشتر از حد بالا (d)

مد Humidification (مرطوب)رطوبت حد بالا بیشتر از حد پایین (E)

چرا باید از دستگاه بخور استفاده کنیم ؟

انتخاب مد به صورت خودکار می باشد و در صورتی که دمای حد پایین از دمای حد بالا بیشتر باشد مد dehumidification و در صورتی که دمای حد بالا بزرگتر از دمای حد پایین باشد مد humidification می باشد

در مد خشکی در صورتی که رطوبت اندازه گیری شده از حد بالا بیشتر باشد رله وصل می شود و در صورتی که رطوبت از حد پایین کمتر شود رله قطع می شود(هدف کنترل سیستم خشک کن) و در مد مرطوب در صورتی که رطوبت از حد پایین کمتر باشد رله وصل می شود می شود و در صورتی که اگر از حد بالا تجاوز کند رله قطع می شود(هدف کنترل سیستم رطوبت ساز). فعال شدن رله ها از طریق چراغ سبز و چشمک زدن مد مشخص می شود .

برای هر دو قسمت دما و رطوبت سیستم دارای تابع تصحیح انحراف می باشد و قابلیت کالیبراسیون دارد که اگر سیستم در طولانی مدت کار کند مقدار دما و رطوبت، مجموع مقدار اندازه گیری شده با مقدار کالیبراسیون می باشد.

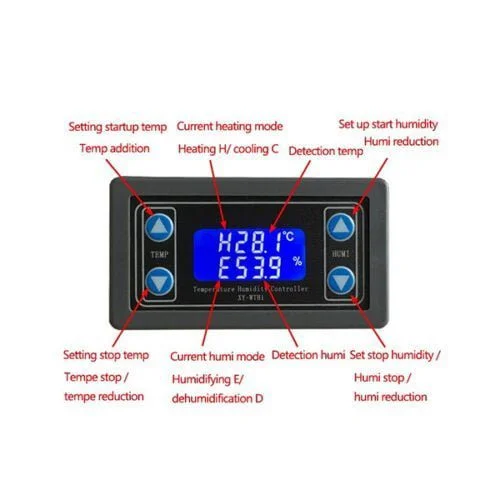

نحوه تنظیم پارامترهای مورد نیاز :

برای تنظیم حد بالای دما 3 ثانیه بر روی جهت بالای دما فشار داده و وارد تنظیمات سطح بالای دما می شوید. با استفاده از کلیدهای جهت دار حد بالای دما را مشخص کنید و بعد از 6 ثانیه به صورت خودکار تنظیمات ذخیره می شود برای تنظیم حد پایین نیز مراحل بالا تکرار می شود. برای تنظیمات پارامترهای رطوبت نیز به روش فوق عمل میکنید.

مشخصات :

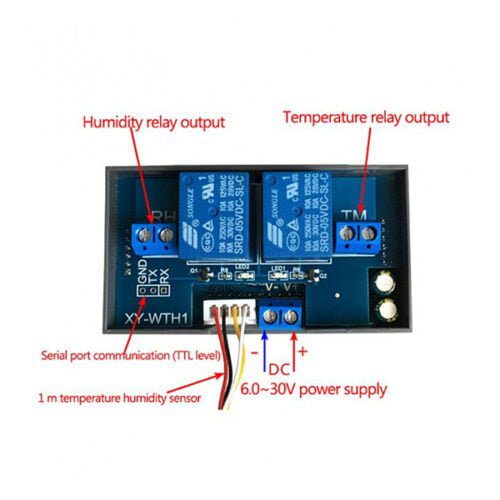

ولتاژ کاری 6 الی 30 ولت DC

اندازه ابعاد 79x42x35mm

سنسور دما و رطوبت SHT20

1 متر طول سیم
